社区

此示例展示了如何可视化图的社区或簇。

import igraph as ig
import matplotlib.pyplot as plt

首先，我们生成一个图。为简化起见，这里我们使用一个著名的图。

g = ig.Graph.Famous("Zachary")

边介数是检测社区的标准方法。然后我们将其转换为一个 igraph.VertexClustering 对象，以方便后续使用。

communities = g.community_edge_betweenness()
communities = communities.as_clustering()

接下来，我们根据每个顶点和边的社区成员身份进行着色。

num_communities = len(communities)
palette = ig.RainbowPalette(n=num_communities)
for i, community in enumerate(communities):
    g.vs[community]["color"] = i
    community_edges = g.es.select(_within=community)
    community_edges["color"] = i

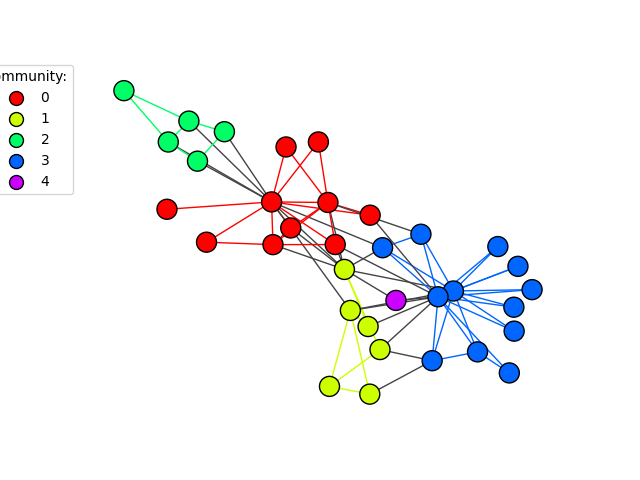

最后，我们绘制图。我们使用一种称为“代理艺术家”（proxy artists）的巧妙技术来创建图例。你可以在 matplotlib 的图例指南中找到更多相关信息。

fig, ax = plt.subplots()
ig.plot(
    communities,
    palette=palette,
    edge_width=1,
    target=ax,
    vertex_size=20,
)

# Create a custom color legend
legend_handles = []
for i in range(num_communities):
    handle = ax.scatter(
        [], [],
        s=100,
        facecolor=palette.get(i),
        edgecolor="k",
        label=i,
    )
    legend_handles.append(handle)
ax.legend(
    handles=legend_handles,
    title='Community:',
    bbox_to_anchor=(0, 1.0),
    bbox_transform=ax.transAxes,
)
plt.show()

有关如何从顶点簇生成簇图的示例，请查看生成簇图。
